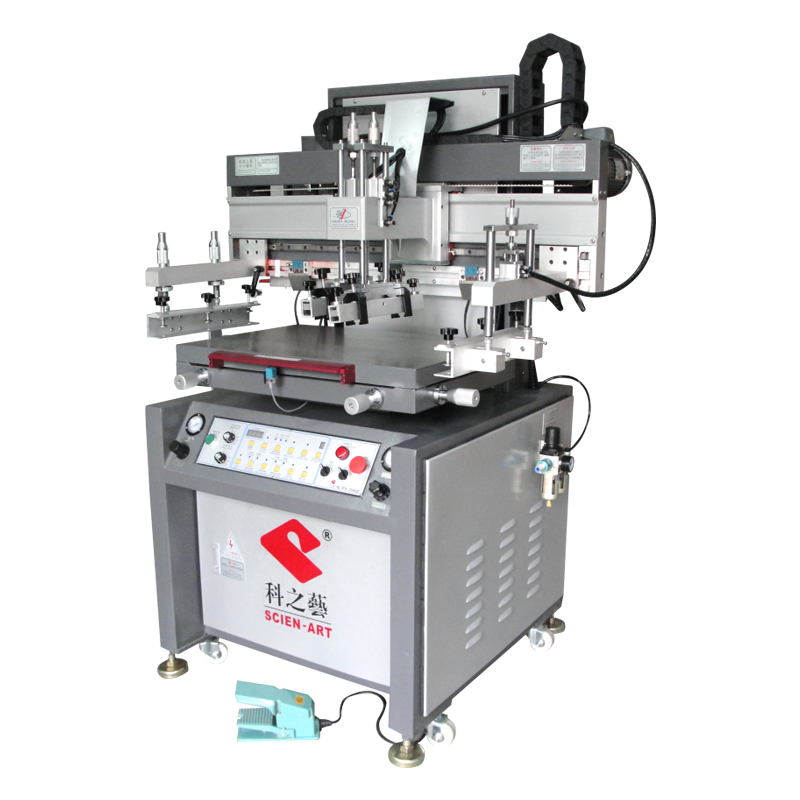

5070垂直精密絲印機

產品編號：

上架時間：2017-06-17

適用范圍：水標轉印燙畫、標牌銘板、廣告裝璜、導光板、彩晶玻璃、薄膜按鍵開關、信用卡、手機鏡片等精密平面絲網印刷。

聯系我們

< >

產品介紹

一、技術參數

二、性能特點

1）立式結構，網版垂直上下升降，印刷頭左右動作。

2）網版升降和印刷過程采用獨立驅動源，動作協調、速度穩定可調。

3）PLC或單片機控制系統。

4）臺灣萬鑫變頻馬達驅動印刷刀架，H.W.L光電眼控制行程，獨立調校。

5）臺灣工機升降連體減速機驅動網版上下升降，動作平穩。

6）整體精磨高強硬度平臺(可定做平臺)，均布吸氣孔。

7）國產名牌高強真空吸氣泵，強力真空吸附，保證多色套色準確。

8）印刷平臺水平和垂直方向配附精密微調手柄，微調精確，套色對版方便。

9）設有手動/半自動/全自動三種印刷模式，自動印刷間接時間數字控制(１~９秒)。

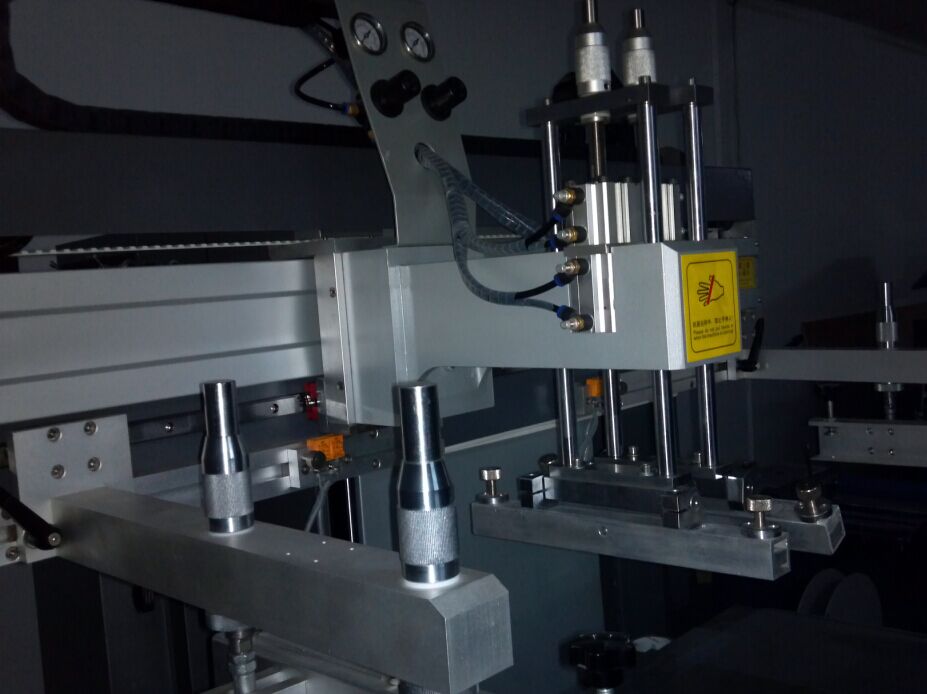

10）獨立設計的機頭升降裝置，刮墨刀／回墨刀、網版裝卸和網版清洗方便。

11）左右網夾臂安裝版距調節裝置，調整方便。

12）刮印和回墨的角度可調節，氣動自動同步離網裝置。

三、結構配置說明

結構部分	項目	配件名稱	配置說明
基本結構	結構	立式
	機架	鋼結構焊接	焊接,平面精磨加工
	橫梁	鑄鋁合金橫梁	鑄造鋁合金
	滑套		鋁合金
	導柱	銀鋼枝	臺灣產高頻加硬鋼軸
	底座	鑄鐵底座	鑄造-HT鑄鐵
機架升降	升降驅動	減速機變頻驅動	臺灣工機減速機、臺灣大同電機，臺灣士林變頻器
機架升降	升降導向	雙立柱	臺灣產高頻加硬鋼軸
印刷拖動	印刷驅動	變頻拖動系統	臺灣萬鑫變頻電機、臺灣士林變頻器
印刷拖動	印刷導向	直線方導軸	臺灣上銀導軌
版架系統	網版夾緊	機械氣動組合	鋁制手柄、博世億日氣缸、電磁閥
	離網系統	氣動	博世億日氣缸
	刮墨系統	氣動	博世億日氣缸、刻度顯示壓力微調
平臺系統	是否吸氣	吸氣	上海富力高壓風機、吸風電磁閥
平臺系統	平臺微調	吸氣平臺	刻度顯示精密微調
控制系統	控制電路	PLC/單片	三菱PLC/眾立單片面板控制
	電氣組件		歐姆龍中間繼電器、、HLW感應開關，正泰空氣開關，LG交流接觸器，金環宇主電纜線，歐羅特開關按鈕
	氣動組件		博世億日電磁閥及油水分離器
安全裝置	安全框架		氧化鋁合金型材
	安全剎車		紅色氧化剎車板/安全標示
	安全升降		博世億日氣缸、電磁閥

四、售后保障

設備免費保修一年(人為事故除外)，終生維護。

注：1）廣東省內免費上門服務，接報故障通知后24小時內處理或給予解決方案答復；

2）廣東省外免費提供維修配件一年(人為事故除外)。接報故障通知后24小時內聯系處理或答復解決方案，若遇電話溝通無法解決或無法答復處理辦法等重大故障，雙方另行協商上門服務事宜。
